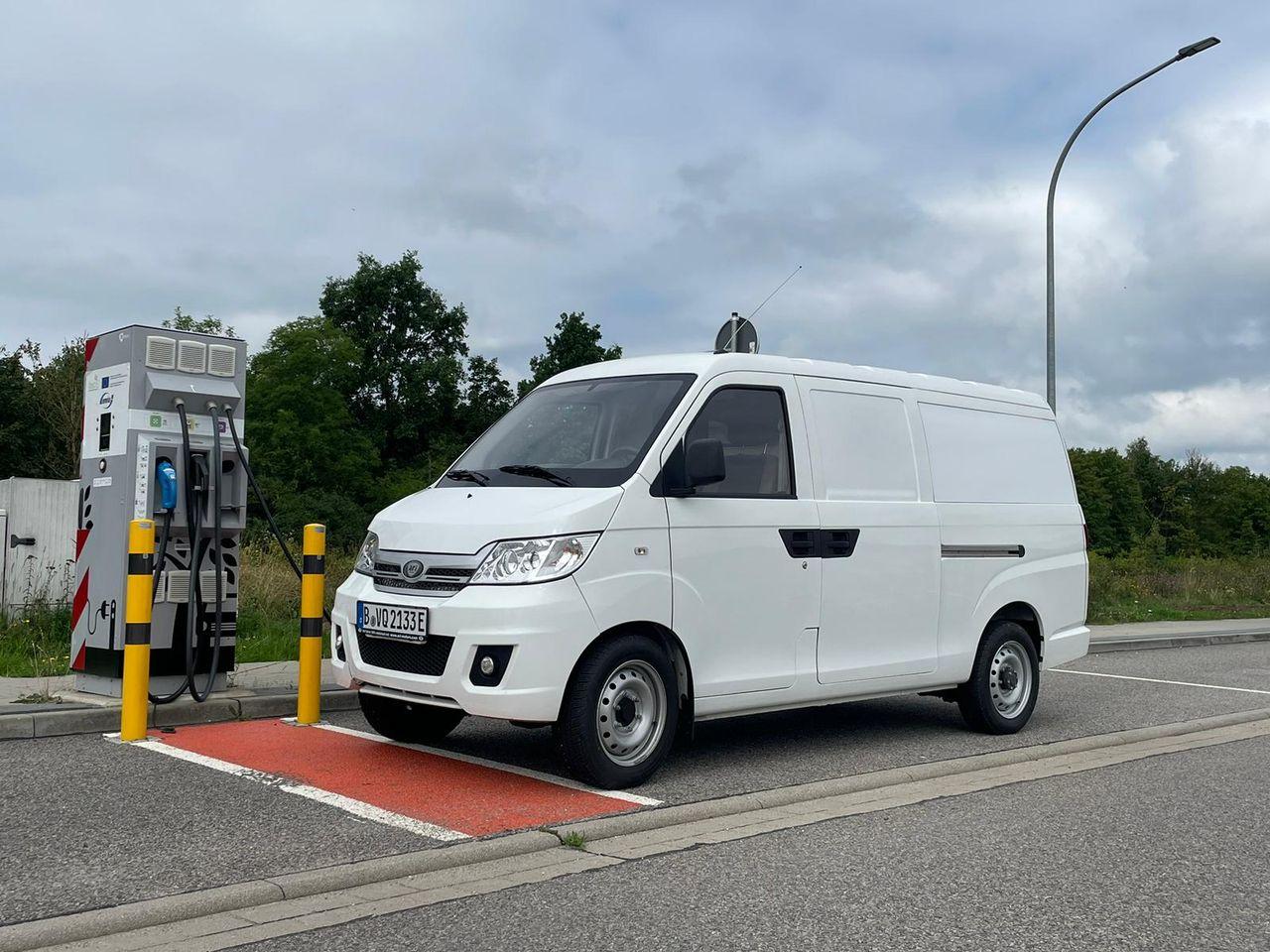

Elektrofahrzeug aufladen: Diese 5 Lade-Phasen durchläuft die Batterie

Das Schnellladen Ihres Elektrofahrzeugs läuft in mehreren Phasen ab. Während die ersten vier Phasen hauptsächlich der Vorbereitung dienen, ist Phase 5 die eigentliche Schnelllade-Phase, in welcher das Aufladen vollzogen wird.

1) Der Erstkontakt: Anschließen des Elektrofahrzeugs an die Ladesäule

Der Ladevorgang beginnt mit dem Herstellen einer physischen Verbindung zwischen dem Stecker des Ladekabels und der Steckdose der Ladesäule.

2) Der „Small-Talk“: Vorbereitung eines intensiven Informationsaustausches

Das Elektrofahrzeug wird von Seiten der Ladesäule mit Niederspannungs-Hilfsstrom versorgt. Auf diese Weise wird das Batterie-Management-System (BMS) des Fahrzeugs aktiviert. Dieses agiert in der Folge als „Moderator“ des Ladevorgangs und reguliert den Informationsaustausch zwischen Fahrzeug, Batterie und Ladesäule.

3) Der “Handshake”: Austausch ladebezogener Parameter

Mit Hilfe des BMS werden nun Informationen zu laderelevanten Parametern (z.B. Fahrzeugleistung, Batterie-Typ, Batteriekapazität, SOC-Wert, Ladeausgangsleistung) zwischen Fahrzeugbatterie und Ladestation ausgetauscht.

4) Die Anpassung: Konfiguration der Ladeparameter

Auf der Basis der zuvor ausgetauschten Daten wird nun ein individuelles Ladekonzept konfiguriert, d.h. Ladebedarf- und kapazität des Fahrzeugs und maximale Ausgangsleistung der Ladesäule werden abgeglichen. Damit soll sichergestellt werden, dass der anschließende Ladevorgang möglichst problemlos abläuft.

5) Das Schnellladen: Effiziente Erfüllung der Ladebedürfnisse des E-Fahrzeugs durch die Ladestation

Erst jetzt beginnt der eigentliche Schnell-Ladevorgang. Das Signal hierzu kommt vom BMS, welches den individuellen Ladestrombedarf des Fahrzeugs an die Ladestation sendet. Diese richtet ihre Ausgangsspannung und ihren Ausgangsstrom in Echtzeit an den Ladebedürfnissen des Fahrzeugs aus, um dieses so effizient wie möglich aufzuladen. Der Ladevorgang wird dabei zugunsten der Ladesicherheit sowohl vom BMS als auch von der Ladesäule überwacht.
